固體消泡工藝應用實例
更新時間:2020-08-13 23:37:58
固體消泡工藝在XXX井應用案例第1章 固體消泡工藝開展背景1、開展固體消泡工藝背景(1)XXX氣井積液增多、開展泡排工藝的必要性越來越強。...
固體消泡工藝在XXX井應用案例

第1章 固體消泡工藝開展背景

1、開展固體消泡工藝背景

1)XXX氣井積液增多、開展泡排工藝的必要性越來越強。
截止20XXX年8月31日,采氣X廠經、X古共有產水氣井XXX2口,氣井普遍積液,影響氣井正常生產。
(2)XXX古氣井無有效消泡措施
    氣井在加注泡排劑后從井筒內返排出的大量泡沫,直接進入集氣站內分離器,通過分離器進行氣、液分離。而泡沫需要經消泡后分離器才能實現有效分離。而采氣X3XX井均未安裝消泡設備。
(3)泡沫進入下游的影響
泡沫由于密度小、質量輕、分離器很難將其分離。無法分離的泡沫會隨著氣流進入管網,管網摩阻增加,致使管網壓力增高。同時影響下游的溶劑正常使用(如甲醇、三甘醇)。泡沫進入增壓機壓縮缸易炭化,從而致使增壓機組不能正常運行。

2、周邊各單位消泡工藝開展情況調研

(1)開展的消泡工藝
采氣X和采氣X廠均開展了液體消泡工藝和固體消泡工藝。消泡劑加注位置大部分集中在集氣站內。
表   液體、固體消泡工藝開展情況

單位 采取的消泡工藝 加注位置 消泡效果
X廠 液體消泡 集氣站內分離器之間 滿足消泡要求
固體消泡 單井 滿足消泡要求
采氣
X廠
液體消泡 集氣站內分一級分離器之前 無法滿足消泡要求
固體消泡 集氣站內一級分離器之前 滿足消泡要求

(2)液體消泡工藝開展情況
采氣X廠和采氣X廠均開展了液體消泡工藝,液體消泡工藝大部分能滿足消泡需求。但是站內液體消泡工藝流程改造工作量大、消泡距離短、消泡劑消耗量大、成本高,冬季無法投運等因素制約著消泡工藝大規模開展。表   液體消泡表   工藝開展情況

消泡劑加注位置 站內連續消泡
消泡劑
注入量
與泡排
劑1:1
與清水
稀釋比
1:10-1:30
消泡效果 大部分能實現******消泡
不足 每天需要補充藥劑;
長期需要人員執守
冬季無法投運;
不充分?jǐn)嚢钑?huì)影響造成管線堵塞。

(3)固體消泡工藝開展情況
采氣XX和采氣X2均開展了固體消泡工藝,固體消泡安裝在單井和集站均能******實現消泡。采氣XX主要集中在單井開展,采氣X2集中在集氣站開展。結合采氣X3情況來看,較適合在集氣站開展固體消泡。
表  固體消泡工藝開展情況

消泡劑加
注位置
XX井口、X2站內
消泡效果 能******實現消泡
優點 消泡效果較液體消泡更好
操作較液體消泡更加簡單
分析 由于我廠單井較多,不適合采用XX井口安裝固體消泡裝置。適合采用X2的集氣站安裝固體消泡裝置。
但是X2體消泡裝置安裝在一級分離器之前,藥劑消耗量太快。

第2章 固體消泡工藝介紹

1、固體消泡工藝特點

(1)較液體消泡工藝消泡更******
在氣井加注泡排劑后,由于泡沫返出的時間很難確定,所以需要連續不斷加注消泡劑,同時部分井返排泡沫時泡沫量特別大,由于液體消泡劑受泵排量的限制,無法在單位時間內加入足夠量的液體消泡劑進行消泡從而影響其******消泡;而固體消泡劑它遇水后才開始溶解,且泡沫與固體消泡劑接觸面大,因此固體消泡工藝和液體消泡工藝相比,固體消泡工藝消泡更******。
(2)操作更加簡單
固體消泡裝置配備了專用的加注工具,熟練工人每次更換藥劑只需要5-10分鐘,同時消泡期間不需要人員值守,節省人力。
(3)成本更低
固體消泡劑它遇水后才能溶解所以減少藥劑的浪費,同時液體消泡劑加注需要大量的清水稀釋,進入流程后又成為污水,兩項比較固體消泡更加經濟,開展固體消泡工藝無需用水、電。
(4)冬季不受溫度影響
液體消泡劑在低溫環境(0℃以下)易結冰,從而影響冬季泡排工藝的開展,而固體消泡工藝不受低溫環境影響,在冬季開展泡排工藝中同時具有較好的消泡效果。

2、固體消泡工藝作用原理

固體消泡裝置安裝在分離器之前的輸氣管線上,然后將固體消泡劑裝入裝置內。當天然氣、地層水、油、泡沫的混合流體通過裝置時,與固體消泡劑接觸、溶解并迅速分散于混合流體中。
溶解的固體消泡劑進入液膜內并在界面上鋪展,帶走鄰近表面的一層溶液,而使液膜變薄,于是達到臨界液膜厚度以上,導致液膜破裂。

3、消泡劑的研究

(1)消泡作用機理

為了了解消泡劑的消泡機理,合理、有效地使用消泡劑,需要熟悉其作用機理及一般性質。
泡沫本來極為不穩定,只因助泡物的穩泡作用,才難以破滅。人們研究消泡劑抵消助泡物穩泡作用的機理,是近幾十年的事。發展經歷了幾個重要?dú)v程:
 1941年,哈金斯(Harkins,W.D.)曾提出擴展系數S的概念,既:
             \               (1-1)
式中     \—起泡介質的表面張力(N/m);
            \—消泡劑與起泡介質的界面張力(N/m);
            \—消泡劑的表面張力(N/m)。
    以擴展系數S值的正負,判斷消泡劑是否能夠在泡膜上擴展。
1948年,魯濱孫(Robinson,J.V.)和五茲(Woods,W.W.)提出了“浸入系數”E的概念,即:
           \                (1-2)
以浸入系數E值的正負,判斷消泡劑是否能夠進入泡膜表面。
美國膠體化學家羅斯(Ross,S.)四十年代初期就開始研究泡沫問題,對添加了各種表面活性劑的起泡體系,進行試驗和觀察,尋找消泡劑在起泡液中溶解性與消泡效果的對應關系。后來,羅斯對早期文獻進行了比較深入的研究,在前人及自己試驗的基礎上,對消泡機理提出了一種假說:在溶液中,溶解狀態的溶質,是穩泡劑;不溶解狀態的溶質,當浸入系數與擴展系數均為正值時,既是消泡劑。
不溶解狀態的溶質,才能聚集為分子團。羅斯認為:如圖2-1所示,消泡劑的分子團接觸泡膜,首先便是浸入;之后,在泡膜上擴展,局部變薄而斷裂,導致氣泡合并或破滅。當浸入系數S、擴展系數E均為負值時,小滴既不浸入也不擴展;當浸入系數S為正、擴展系數E為負時,小滴成棱鏡狀,不擴展;只有二者均為正值時,才可能是消泡劑。
\

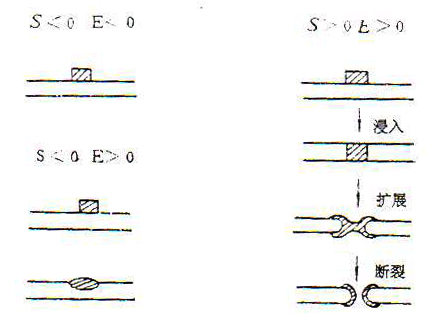

圖1-1  擴展系數、浸入系數與消泡效果的關系
人們認為這個假說,給消泡劑的作用機理奠定了基礎,很快得到了流傳和廣泛引用。
1.1、與穩泡因素有關的消泡機理
A、消泡劑可使泡沫局部表面張力降低,因而導致氣泡破滅
希勒(shearer,L.T.)和艾克斯(Akers,W.W.)在油體系中研究了聚硅氧烷油的消泡過程。他們對泡沫體系,以1/1000s的速度連續拍照,照片放大100倍,連續拍攝的4幅照片示意如圖1-2。
\

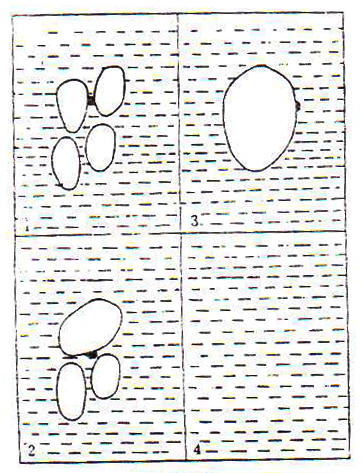

圖1-2 含消泡劑的泡沫體系連續拍照結果注(圖中大黑點即為消泡劑小滴)

由圖可以看出,硅油微粒在到達泡膜上時,泡膜破滅、氣泡合并、氣液稀釋分離。
結合測定起泡力的研究工作,他們發現:低濃度的表面張力比起泡液低的物質,如果與起泡液成為均相,則促進起泡;如果呈過飽和狀態,而且被均勻分散在起泡液中,就可能有消泡作用。附著了消泡劑小滴的泡沫能夠迅速破滅,這與局部降低表面張力有關。
高野信之提出一個補充羅斯假說的消泡機理:在起泡液中分散的消泡劑顆粒,隨著泡膜變薄的過程,露到表面,因消泡劑顆粒表面張力比泡膜液低,該處受到周圍的拉伸、牽引,不斷變薄,***后破裂。
有些試驗結果表明:添加劑在起泡液中,浸入系數為正、擴散系數為負,也能有消泡作用??磥?,這是由于該處表面張力比周圍低,所以能被拉伸而導致斷裂。近年有人畫了如圖1-3這樣的示意圖,可以很清楚的看出局部降低表面張力的消泡過程。
\

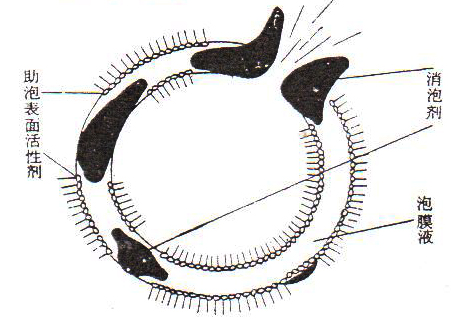

圖1-3  局部降低表面張力的消泡作用
局部降低表面張力的消泡機理,起源于佐佐木恒孝,他在三十年代就提出:把******醇或植物油灑在泡沫上,當其附著到泡膜上后即溶入泡膜液,會顯著降低該處的表面張力。因此這些物質一般對水的溶解度較小,表面張力的降低******于泡膜的局部,而泡膜周圍的表面張力幾乎沒有發生變化。表面張力降低的部分,被強烈地向周圍牽引、延展、***后破裂。
1.2、消泡劑能破壞膜彈性因而導致氣泡破滅
穩泡因素中談到,因泡沫表面吸附表面活性劑、表面張力降低,所以,在受到局部壓力,泡膜在該處局部變薄的同時,該處會因表面活性劑變稀薄而導致表面張力升高,正是因?yàn)樾律a(chǎn)的表面與原來的表面之間,有這樣的表面張力差,使得泡膜受外界沖擊,變薄時,產生彈性恢復力,泡膜得以不破。如果破壞這種彈性,就能破壞泡沫的穩定性。
凱利(Kelley,L.)認為:消泡劑的作用,就是破壞泡膜的這種彈性。他指出:消泡劑添加到泡沫體系中,會向氣液界面擴張,使具有穩泡作用的表面活性劑難以發生恢復膜彈性的能力。
離子型表面活性劑水溶液產生的泡沫,表面活性劑定向排列形成的雙電層,借助互斥作用阻礙合并而使泡沫穩定。這種性質的膜,只需向體系中加入一種離子電荷與助泡物相反的、甚至本身亦能助泡的表面活性劑,即可降低泡沫穩定性、或使泡沫立即破滅。這是因?yàn)閮煞N表面活性劑彼此干擾、妨礙在氣液界面上定向排列,破壞了膜彈性,因而產生消泡作用。
1.3、消泡劑能促使液膜排液,因而導致氣泡破滅
添加加速泡膜排液的物質,可以消泡。泡膜厚,排液到達液膜厚度為30-40nm的歷程就長,而且,馬朗格里自愈效果較強、泡膜彈性較好。因此,泡膜厚,泡沫壽命就長。泡膜排液的速率,可以反映泡沫的穩定性。
羅斯也曾經說過:有的消泡劑,能使泡膜在較厚的時候破裂;有的消泡劑,雖然不影響泡膜原來的破裂厚度,但能提高泡膜內的排液速度;有的消泡劑兼有兩種作用。
起泡體系的粘度越高,排液的速率就越低。在典型的非離子表面活性劑聚氧乙烯鏈之間,或在蛋白質的肽朊鏈之間,能夠形成氫鍵,如圖1-4,這樣的氫鍵,能減緩泡膜中的排液速率、起到穩泡作用。

\

圖1-4  某些表面活性劑中的氫鍵
這種情況下,如用不產生氫鍵的表面活性劑,取代產生氫鍵的助泡表面活性劑,就可以使泡膜排液加快。
還有另一方面的因素對排液速率有影響,即:表面活性劑吸附層,與泡膜上兩吸附層當中的泡膜液之間,親和性的強弱。表面活性劑與泡膜親和性強,泡膜液隨吸附層遷移,泡沫就較穩定:親和性弱,泡膜液不隨吸附層遷移,泡沫就轉不穩定。表面活性劑的HLB值即反映這種親和性,高HLB值的表面活性劑,親水性強,易于使吸附層之間的水隨著遷移,是穩泡劑;低HLB值的表面活性劑,親水性弱,不易使吸附層之間的水隨著遷移,往往是消泡劑。親水性弱的低HLB值表面活性劑,取代了親水性強的高HLB值表面活性劑,就能使泡膜吸附層之間水不隨吸附層遷移,從而促進泡膜排液、起到消泡作用。消泡劑選擇適當,可以使泡膜排液速度提高五倍。
1.4、疏不固體顆粒消泡劑的作用機理
試驗證明,在起泡的水體系中,單獨添加疏水二氧化硅顆粒,既有消泡作用。疏水二氧化硅顆粒,在氣泡表面,會吸引表面活性劑的疏水端,疏水顆粒變?yōu)橛H水顆粒而進入水相。圖1-5可以說明這種消泡機理。
\
圖1-5  疏水二氧化硅吸附表面活性劑
根據這種消泡機理,在消泡之后,水溶液中將有親水性二氧化硅顆粒出現。經試驗,用離心方法,確可由消泡后的溶液中,分離出親水二氧化硅顆粒。再則如果把疏水二氧化硅,撒到二次蒸餾水表面,即使幾天之久,也觀測不到二氧化硅進入水相的現象,會一直漂浮在水的表面。但是,當把疏水二氧化硅撒在表面活性劑溶液上時,則會看到:二氧化硅緩慢、穩定地轉移到溶液中。說明二氧化硅向水相轉移的過程,與表面活性劑吸附有聯系。
(2)氣田使用消泡劑要求
2.1、對消泡劑整體要求
對于消泡劑,不言而喻,必要條件,是具有消泡作用、無嚴重副作用;充分條件,是貯存穩定、易于釋放出活性成分、經濟、符合環保要求等。
2.2、以消泡劑成份要求
由前述消泡機理,可知各類消泡劑分別有不同的活性成分,亦有不同的要求。固體顆粒消泡劑,其活性成分是疏水二氧化硅、聚四氟乙烯微粒等,粒徑須與泡膜厚度相近,疏水二氧化硅的疏水處理須充分,聚四氟乙烯微粒幾何形狀須較規則,非常近于球狀;瓦解表面活性劑雙電層的電解質,應是強電解質;使助泡物被增溶的表面活性劑,HLB值須適宜。
A、在起泡液中不溶或難溶
為破滅泡沫,消泡劑應該在泡膜上濃縮、集中,對于破泡的情況,應在瞬間濃縮集中;對于抑泡的情況,應經常保持這種狀態。所以,消泡劑在起泡液中應是過飽和狀態,只有不溶或難溶才易于達到過飽和狀態。試驗證明:大多數******的消泡劑在起泡液中是不溶的,而可溶物質大多數沒有消泡作用。不溶或難溶,才易于聚集在氣液界面,才易于濃縮在泡膜上,才能夠在較低濃度下發揮作用。水體系中的消泡劑,活性成分的分子,須為強疏水弱親水,HLB值在1.5-3范圍,作用才好。
B、表面張力低于起泡液
分析表面自由能的關系可以知道:只有消泡劑分子間作用力小、表面張力低于起泡液,消泡劑微粒才能夠在泡膜上浸入及擴展。席勒(L.T.Shearer)對潤滑油試驗了眾多物質,發現只有表面張力低于潤滑油的物質才有消泡作用。值得注意的是,起泡液的表面張力并非溶劑的表面張力,而是助泡劑溶液的表面張力。
C、與起泡液具有一定程度的親和性
由于消泡過程實際上是泡沫崩潰速率與泡沫生產速率的競爭,所以消泡劑必須能在起泡液中快速分散,以便迅速在起泡液的較廣泛的范圍內發揮作用。要使消泡劑擴散較快,消泡劑活性成分須與起泡液具有一定程度的親和性。有的研究者強調:消泡劑作用的關鍵,是消泡劑活性成分的微粒對助泡表面活性劑的疏液部份具有一定的親和性。由于發泡劑多數具有烷基,消泡劑也須具有部分烷基。消泡劑活性成分與起泡液過親,會溶解;過疏,又難于分散;只有親疏適宜,效力才會較好。
D、與起泡液不發生化學反應
如果起泡液中含反應活性很強的物質,則消泡劑須具備化學穩定性。而且,為了效力比較持久、盡少消耗,消泡劑活性成分須與起泡液中任何成分都不發生化學反應。

4、OT-20固體消泡劑性能室內評價

相同溫度下,單位時間注水量越大,油氣田用固體消泡劑OT-20******溶解時間越短,抑泡體積越小。
單位時間注水量相同,溫度越高,油氣田用固體消泡劑OT-20******溶解時間越短,抑泡體積越小。
(1)OT-20固體消泡劑破泡抑泡能力測試
OT-20固體消泡劑在含有3.00‰UT-11C或3.00‰UT-6的10萬礦化水中均有較強的破泡、抑泡能力;當OT-20用量為100ppm時,破泡時間分別為7秒、8秒,抑泡體積為68mm、71mm。根據實驗室數據和現場應用數據對比分析的結果顯示,在實驗室破泡能力測試破泡時間≤10秒,抑泡能力測試產生泡沫體積≤100ml時,在現場應用就能達到較好的破泡、抑泡效果,均滿足穩定生產。實驗說明OT-20型固體消泡劑在以UT-11C或UT-6為起泡源的發泡液中有較強消泡和抑制二次起泡的能力。
OT-20在不同使用濃度下的破泡、抑泡試驗

OT-20藥劑濃度 含3.00‰UT-11C起泡液 含3.00‰UT-6起泡液
破泡時間 抑泡體積 破泡時間 抑泡體積
25ppm 15秒 120ml 15秒 118ml
50ppm 12秒 109ml 13秒 110ml
100ppm 7秒 68ml 8秒 71ml
150ppm 6秒 65ml 7秒 69ml
(2)OT-20固體消泡劑在不同溫度下溶解性實驗
通過實驗可以看出,相同溫度下單位時間注水量越大, OT-20******溶解速度越快,抑制體積越小(詳情見附件3)。

\

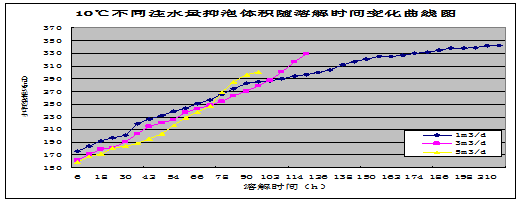

10℃不同注水量OT-20溶解時間和抑泡效果對比圖
\
20℃不同注水量OT-20溶解時間和抑泡效果對比圖
 \

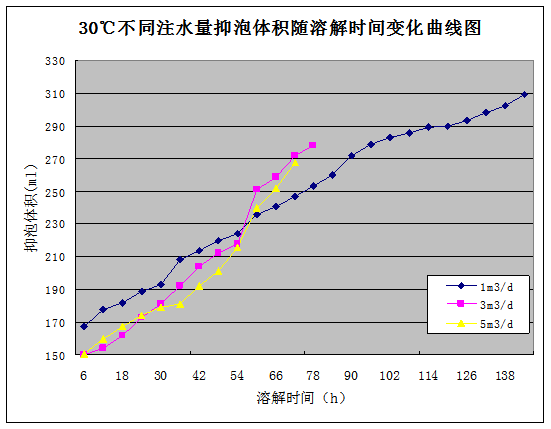

 30℃不同注水量OT-20溶解時間和抑泡效果對比圖
 \

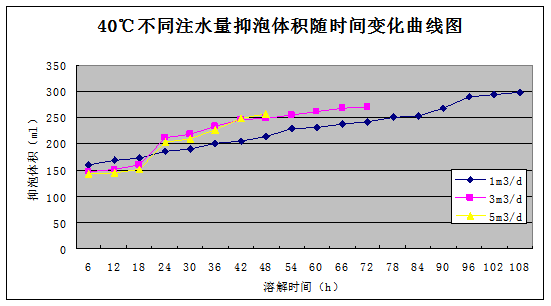

40℃不同注水量OT-20溶解時間和抑泡效果對比圖
第3章  現場應用

1、固體消泡裝置安裝及運行情況

一級分離器之前固體消泡劑和泡沫接觸時間長,消泡效果好,但此處水量較大,藥劑溶解較快,有效周期較短。經一級分離器后,二級分離器水量較小 XXXX3站、蘇南15集氣站固體消泡裝置于2015年8月19日到達現場。
9月9日進行安裝并對固體消泡裝置進行試壓,9月13日得出結果:固體消泡裝置的承壓性能達到現場壓力等級標準,試壓******合格。兩臺裝置分別于2015年9月14日、9月15日固體消泡裝置正式投入生產,到目前為止該井裝置運行正常。

2、試驗站情況介紹
該集氣站共有氣井XX口,日產氣量5X×104m3左右,日產水量4Xm3,其中XX井生產井X口,日產氣量3X×104m3-5X.0×104m3、日產水量25m3左右。
XXXX3站站XX工藝區一級分離器4套,二級分離器1套。一級分離均匯入二級分離器。XX共有生產井 42口,日產氣量39×104m3-50.0×104m3,日產液量25m3。
泡排井 10 口,9月14日到10月31日共計泡排190井次。9月份泡排頻率較低,一級分離器一直無泡沫,10月1日提高泡排頻率后一級分離取樣有泡沫。
表   生產情況統計

項目 參數 備注
日產氣量104m3 39.0-50.0
日產水量(m3 25
9月泡排 日均泡排井次 2次 一級分離取樣一直無泡沫
日均泡排劑加注量 80kg
10月泡排 日均泡排井次 5次 10月19日后一級分離取樣無泡沫
日均泡排劑加注量 200kg
XXXX3站站上游XX氣藏泡排措施井共計10口(井口均無單井消泡工藝),泡沫返排出后匯入XXXX3站集氣站A區匯管——抗硫分離器——固體消泡裝置——二級分離器——脫水裝置——清管站——φ406集氣干線——XX采氣廠XX凈化廠。
(3)固體消泡裝置安裝位置確定
   由于XX氣井在加注泡排劑后,會返排出大量的泡沫,結合現場生產工藝流程分析:當泡沫在通過一級分離器時會分離出大部分泡沫,而進入下游的泡沫會大大減少,此時泡沫在經過固體消泡裝置會減少固體消泡劑的消耗,節約藥劑使用成本,同時也能達到消泡效果,所以固體消泡裝置設計安裝在一級分離器后。
(4)泡排井生產情況
XXXX3站集氣站各泡排井制度為:每次加注泡排劑稀釋液200L(油管50L、套管150L),稀釋比例1:4,加注后關井2小時后開井生產。
        XXXX3站加注泡排劑前后氣井生產數據

井號 加注  周期

套壓(MPa) 日產氣量
(×104m3
日產水量(m3) 泡排劑加注量
泡排前 泡排后 泡排前 泡排后 泡排前 泡排后
X1 1天/1次 13.88 9.96 0.40 0.43 0.54 0.89 1600
X2 1天/1次 13.98 10.61 0.41 0.57 0.38 0.97 1560
X3 1天/1次 13.68 11.98 0.43 0.69 0.36 0.75 1360
X4 1天/1次 7.44 7.43 0.68 0.89 0.50 0.69 1320
X5 2天/1次 8.00 8.00 0.31 0.36 0.41 0.48 640
X6 開2關2 12.87 12.82 0.54 0.73 0.33 0.48 680
X7 開2關2 21.5 21.08 0.18 0.20 0.21 0.21 320
X8 開5關3 11.0 10.90 0.22 0.30 0.10 0.10 160

3、現場固體消泡試驗

(1) 固體消泡劑溶解情況
XXXX3站集氣站固體消泡試驗40天,消耗消泡棒23根,平均每天消耗0.6根。折算重量即每天消耗0.36公斤。
該裝置溶量25根,按當前消耗速度計算,該裝置更換藥劑周期為40天,為******消泡效果,建議每15天補充一次藥劑。
XXXX3站集氣站固體消泡劑溶解數據統計
日 期 天數 藥劑消耗量(根) 平均每天溶解量(根)
9月14日 0 0.0 0.0
9月20日 5 1.5 0.3
9月25日 5 1.5 0.3
9月30日 5 1.5 0.3
10月5日 5 3.0 0.6
10月10日 5 5.0 1.0
10月15日 5.0 5.0 1.0
10月20日 5.0 4.0 0.8
10月25日 5.0 1.0 0.2
合計 40 22.5 0.6
(2)消泡效果
一級取樣泡沫較多,且長時間靜止后還是有泡沫。待一級所取泡沫大部分消除后對其充氣,立即產生大量泡沫。
 \

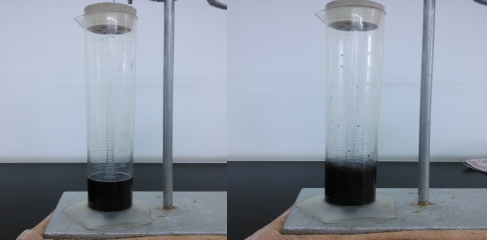

圖   一級分離器取樣
二級取樣泡沫立即消除,且對所取水樣充氣不起泡。說明通過加注固體消泡劑后,固體消泡劑能有效實現消泡及較強的抑泡能力。
 \
圖   二級分離器取樣

(3)現場試驗結論
固體消泡工藝能******滿XXXX3站、蘇南-15消消泡需求。能效將泡沫消除,同時抑制泡沫二次生成。
固體消泡裝置安在一級與二級之間能有效降低固體消泡劑消耗,在當前泡排加注制度下,藥劑的有效周期較長(達40天左右)。

第4章  取得的成果及建議

1、取得的成果

(1)、有效的解決了XXXX3站、
固體消泡劑在XXXX3站、具有良好破泡、抑泡能力,能******消除氣井排出的泡沫,并不再二次氣泡,******滿足XXXX3站集氣站當前開展泡排實現消除泡沫需求。
(2)、為同類集氣站開展消泡提供了技術保障
通過XXXX3站、,固體消泡工藝******滿足如XXXX3站這類工藝流程集氣站消泡。
(3)、固體消泡裝置安裝在二級分離器之前能有效降低固體消泡劑用量
一級分離器之前固體消泡劑和泡沫接觸時間長,消泡效果好,但此處水量較大,藥劑溶解較快,有效周期較短。經一級分離器后,二級分離器水量較小。
    XXXX3站集氣站固體消泡裝置25根藥劑******溶解完需40天,較其它單位安裝在一級分離器之前藥劑加注周期明顯延長。

2、建議

(1)、裝置操作嚴格按照我方提供的操作流程操作。
(2)、固體消泡劑裝藥量不超過裝置限制裝藥量。
(3)、為了避免出現裝置內無消泡棒而繼續實施泡排的情況,當藥劑少于30cm時,請及時填補固體消泡劑。
(4)、每次加藥結束關閉裝置時,請操作人員注意清理保持裝置壓蓋組的清潔,以方便下次開啟和延長使用壽命。
